 펄스 길이 > 15 fs에 대해 설계

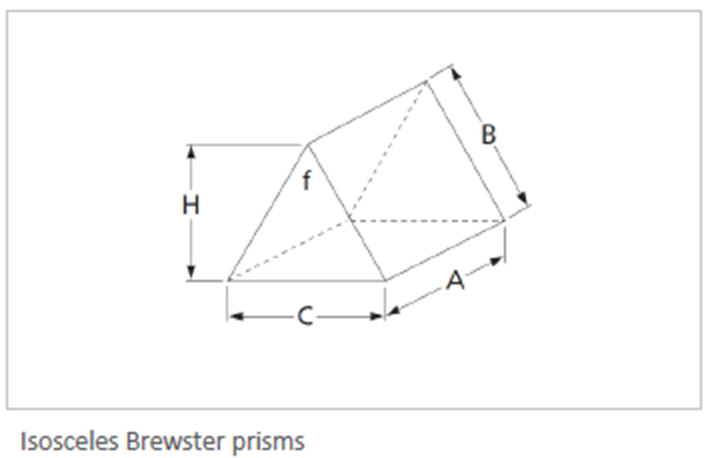

 펨토초 레이저 시스템용 GDD 보정 프리즘

 두 면(A, B 면)이 광학적으로 연마 됨

 p 편광 빔에 대해 매우 작은 손실

Specifications

Product Code

IB-SF10 • IB-SS • IB-UV

Optical Material

N-SF10 glass, Suprasil 1, or UVgrade

fused silica

Surface Figure

λ/10 p-v at 633 nm over clear aperture

Surface Quality

10-5 scratch and dig

(Suprasil 1 and UV-grade fused silica),

30-10 scratch and dig (N-SF10 glass)

Dimensional Tolerance

0/–0.25 mm

Angular Deviation

±2 arc min

Chamfer

0.35 mm at 45° (typical)

Clear Aperture

≥85% of central dimension

Damage Threshold

Suprasil 1: 15 J/cm2, 20 nsec, 20 Hz @ 1064 nm

Fused Silica: 15 J/cm2, 20 nsec, 20 Hz @ 1064 nm
